پروژه طراحی جیک و فیکسچر

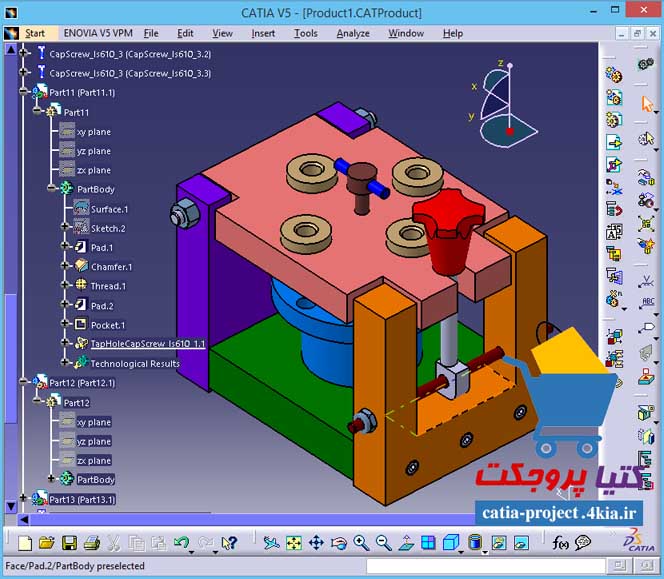

این پروژه طراحی یک جیک و فیکسچر در کتیا می باشد که به همراه درخت طراحی و همچنین شامل 14 قطعه می باشد که به صورت دقیق به یکدیگر مونتاژ شده است. این فیکسچر به این شکل کار میکند که ابتدا فلنچ را در داخل فیکسچر قرار داده و سپس چفت بست آن را می بندند و سپس از از میان 4 بوش های تعبیه شده در قسمت بالای فیکسچر، مته سوراخکاری را عبور میدهند که با عبور از سوراخ بوش، فلنچ مورد نظر در آن 4 موقعیت به طور دقیق سوراخکاری می شود.

این فیکسچر تماما در محیط های Part design و Assembly Design طراحی شده است و تمام تلرانس های هندسی و ابعادی در طراحی این فیکسچر در نظر گرفته شده است و در این فایل هر یک از قطعات فیکسچر به صورت سه بعدی و دو بعدی به همراه اندازه گذاری های کامل و تلرانس های ابعادی آورده شده است و همچنین این فیکسچر کاملا قابلیت ساخت و اجرا را دارا می باشد.

فرمت های فایل فروش : CATPart – CATProduct- Stp – Pdf

ورژن کتیا: CATIA-V5-R21

در صورت داشتن سوال در رابطه با این پروژه می‎توانید از طریق تلگرام به صورت آنلاین با ما در ارتباط باشید.
