پاورپوینت کامل و جامع با عنوان مبدل های سیگنال آنالوگ به دیجیتال در 56 اسلاید

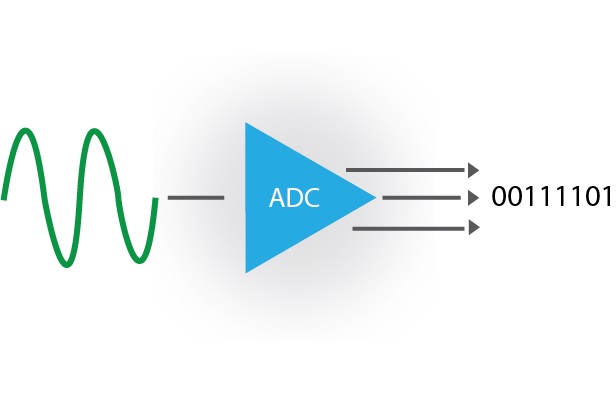

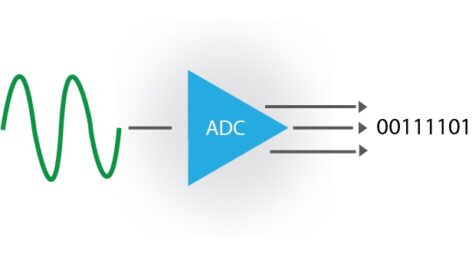

مبدل سیگنال‌های آنالوگ به دیجیتال (Analog to Digital Converter=ADC)، مداری الکترونیکی که سیگنال‌های پیوسته آنالوگ را به داده‌های گسسته دیجیتالی یا رقمی تبدیل می‌کند.

مراحل تبدیل سیگنال آنالوگ به دیجیتال

نمونه‌برداری

با استفاده از تبدیل فوریه می‌توان نشان داد که اگر از یک سیگنال آنالوگ با بسامد بیش از ۲ برابر حداکثر بسامد موجود در آن نمونه‌برداری کنیم، می‌توان با استفاده از مقادیر به دست آمده، سیگنال اصلی را دقیقاً بازسازی کرد. به بسامد دو برابر مزبور بسامد نایکویست گفته می‌شود و در سیستم‌های عملی جهت ملاحظات خاصی ۲.۲ در نظر گرفته می‌شود. حاصل نمونه‌برداری از سیگنال آنالوگ را سیگنال گسسته گویند.

کوانتیزه‌سازی

سیگنال گسسته را جهت دیجیتال‌سازی باید به مقادیر خاصی محدود کرد، به این عملیات، کوانتیزه‌سازی گویند. یک دلیل کوانتیزه سازی آن است که دستگاه‌های کنونی قدرت تشخیص صد در صد یک سیگنال و ذخیره سازی آن را ندارند.

دیجیتال سازی

سیگنال کوانتیده را به صورتهای مختلف می‌توان دیجیتال (یعنی به رشتهٔ صفر و یک) تبدیل کرد، که این خود اساس پیدایش دانش کدینگ است. هر سطح سیگنال کوانتیده را به صورت‌های مختلف می‌توان دیجیتال کرد.

نماد



فهرست مطالب:

چرا تبدیل آنالوگ به دیجیتال؟

نیازمندیها برای تبدیل داده خام به داده دیجیتال

مفهوم تبدبل آنالوگ به دیجیتال

کوانتیزه کردن

کد کردن

شن در دقت تبدیل

اثر نرخ نمونه برداری در دقت تبدیل

نکات پیاده سازی

کاربرد زمان تبدیل

نوع سیگنال آنالوگ ورودی

چگونگی تبدیل ورودی های علامت دار به ورودی های تک قطبی

خروجی ها و سیگنال مرجع آنالوگ

سیگنال های کنترل

انواع تکنیک های تبدیل آنالوگ به دیجیتال

Counter Type ADC

Tracking Type ADC

Successive Approximation ADC

Slope ADC

Voltage To Frequency ADC

Parallel ADC

کاربرد مبدل ها

مشخصات فنی مبدل های آنالوگ به دیجیتال

رزولوشن

ولتاژ مرجع

زمان نشست

خطی بودن

سرعت

خطاها

خطای غیرخطی دیفرانسیلی

خطای غیرخطی انتگرالی

خطای آفست

خطای غیر یکنواختی

انواع مبدل های آنالوگ به دیجیتال

Binary Weighted Resistor

ساختار

مزایا

معایب

R-2R Ladder

ساختار

مزایا

معایب
