پاورپوینت کامل و جامع با عنوان شیرهای صنعتی (ولوها)، انواع، وظایف و ساختمان آن ها در 80 اسلاید

شیر صنعتی یک وسیله مکانیکی است که طی یک فرآیند فشار و جریان سیال را کنترل می کند. وظایف اصلی شیرها شامل موارد زیر می شود :

• قطع و وصل کامل جریان
• کنترل مقدار و فشار جریان عبوری
• کنترل مسیر جریان
• کنترل و ایمن نگه داشتن دستگاه های تحت فشار

شیرها انواع گوناگونی دارند که با توجه به ساختارشان می توانند یک یا چند مورد از کارکردهای بالا را داشته باشند.

اجزای اصلی تشکیل دهنده شیرها شامل بدنه (Body ) ، درپوش و کلاهک ( Bonnet ) ، تریم ( Trim ) ، عملگر(Actuator) و پکینگ یا طناب های آب بند (Packing) می شود.

اجزای اولیه یک شیر :

بدنه (Body ) : بدنه که گاهی پوسته ( shell ) نیز نامیده می شود فشار اصلی سیال را تحمل می کند و مانند چارچوبی همه اجزا را نگه می دارد.

درپوش و کلاهک ( Bonnet ) : درپوش و کلاهک مکمل بدنه است وتوسط پیچ و مهره یا جوش به بدنه متصل می شود که این قسمت نیز نگهدارنده قسمتی از فشار سیال است.

تریم ( Trim ) : اجزای داخلی یک شیر تریم نامیده می شوند که شامل دیسک ( disk ) ، نشیمنگاه ( seat ) ، ساقه ( stem ) می شود. حرکات پایه ای و کنترل جریان در یک شیر به دلیل وجود تریم است.

دیسک توانایی اجازه دادن عبور سیال یا جلوگیری از آن را دارد و نشیمنگاه یک نگهدارنده برای دیسک محسوب می شود.

ساقه وظیفه انتقال نیرو از عملگر به دیسک را برعهده دارد. این قطعه می تواند شامل یک یا چند جز باشد.

عملگر (Actuator ) : عملگر به عنوان محرک دیسک و ساقه عمل می کند. عملگر ممکن است به صورت دستی یا آچاری (Wrench, Lever, Hand wheel Operation)، گیربکسی (Gear Operation) و یا اتوماتیک (Actuator Operation Actuated Valve) باشد.

پکینگ یا طناب های آب بند (Packing) : پکینگ وظیفه آببندی فضای بین ساقه و درپوش را بر عهده دارد. پکینگ باید به طور مناسبی فشرده شود تا از نشت سیال و آسیب رسیدن به شیر جلوگیری کند. اگر خیلی سست باشد سیال نشت می کند و اگر بیش از حد تنگ باشد عملکرد شیر را مختل می کند.

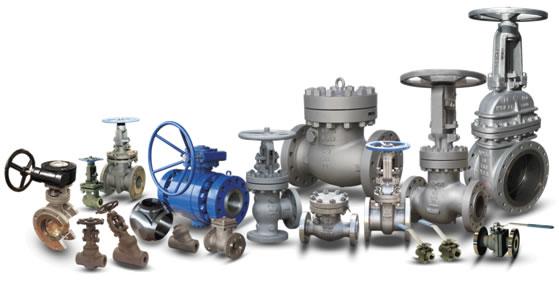

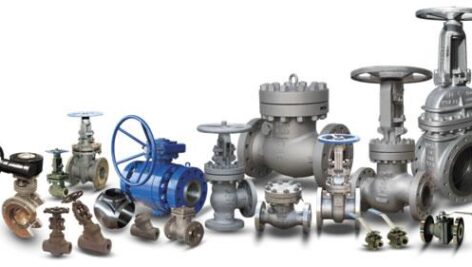

ولوها از لحاظ شکل و نحوه محدود کردن جریان در انواع مختلف ساخته می‌شوند:

• شیر دروازه‌ای Gate Valve
• شیر سماوری با سیستم روانکاری Lubricated plug valves
• شیر سماوری بدون سیستم روانکاری Non Lubricated plug valves
• شیر توپی Ball valve
• شیر یکطرفه Check Valve
• شیر پروانه‌ای Butterfly Valve
• شیر بشقابی یا کروی Globe valve
• شیر سوزنی Needle Valve
• شیر دیافراگمی Diaphragm Valve
• شیر قطع خودکار جریان Excess flow valve

اجزا و ساختمان والو با توجه به محدوده دما و فشاری که والو در آن کار می‌کند، نوع سیال (گاز یا مایع) و میزان خورندگی سیال، تغییر می‌یابد. به عبارت دیگر دو شیری که در یک طبقه‌بندی هستند ممکن است از لحاظ شکل ظاهری تفاوت داشته باشند.



فهرست مطالب:

تعریف

تاریخچه

انواع شیرآلات بنا به کاربرد

ساختمان شير

جنس و مواد

بدنه ولوها

محرکِ ولو

سه نوع actuator براي ولوها

چهار وظيفه اصلي ولوها

انواع ولو از نظر ساختار

شير دروازه اي

انواع Gate Valve

چگونگي عملکرد شير دروازه اي

شير سماوري

انواع شير سماوري

خصوصيات شيرهاي سماوري

روانکاري شيرهاي سماوري

شير توپي

انواع شير توپي

خصوصيات شير توپي

شير بشقابي

انواع شير بشقابي

خصوصيات شيرهاي بشقابي

شير سوزني

انواع شير سوزني

خصوصيات شير سوزني

شيرهاي ديافراگمي

تقسيم بندي ولوهاي ديافراگمي

خصوصيات شيرهاي ديافراگمي

شیر پروانه ای

انواع شير پروانه اي

خصوصيات شير پروانه اي

انواع شير از نظر کاربرد و عملکرد

شير يکطرفه

انواع شير يکطرفه

شيرهاي موتوري

شيرهاي ايمني

اصطلاحات مربوط به شيرهاي اطمينان

انواع Safety Valve

مکانيزم داخلي شيرهاي اطمينان

نصب safety valve

تست SAFETY VALVES

شير سولنوئيدي

شيرهاي خودکار

شير کنترل جريان

شير قطع کننده

شير مخلوط کننده

و…
