پاورپوینت نقشه کشی صنعتی یک رسم تصاویر مجسم قائم / رشته مکانیک

پاورپوینت نقشه کشی صنعتی یک / رشته مکانیک در 16 اسلاید قابل ویرایش

تصاویر مجسم قائم :

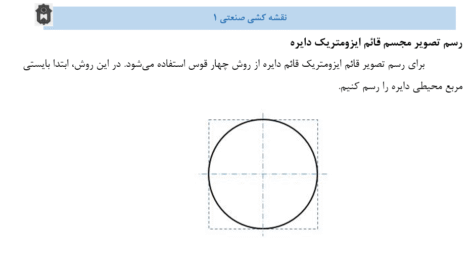

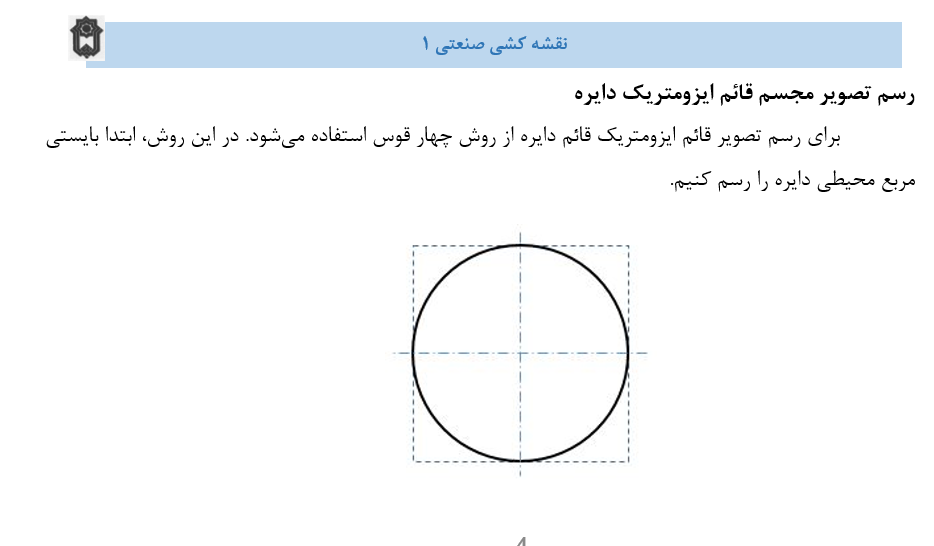

رسم تصویر مجسم قائم ایزومتریک دایره

رسم تصویر مجسم قائم ایزومتریک ربع دایره

تصاویر مجسم دیمتریک قائم :

زوایای بین محورها در تصویر مجسم دیمتریک قائم :

نمونه کاغذ دیمتریک

روش رسم تصاویر مجسم دیمتریک قائم :

روش رسم تصاویر مجسم دیمتریک قائم

ابتدا بایستی صفحات نوع اول در سه تصویر اصلی را شناسایی کرد. آنگاه روی کاغذ دیمتریک تصویر مجسم جلوترین صفحه نوع اول در تصویر از جلو یا بالاترین صفحه نوع اول در تصویر از بالا و یا اولین صفحه نوع اول منتهی الیه سمت چپ در تصویر از چپ را رسم می­کنیم. پس از رسم اولین صفحه نوع اول، یکی از دوتصویر دیگر را انتخاب کرده و رسم صفحات نوع اول را ادامه می­دهیم تا تصویر مجسم کامل شود. در مورد رسم تصویر مجسم صفحات نوع دوم و نوع سوم از یک قانون می­توان استفاده نمود. اینکه تصویر مجسم خطوط موازی، با یکدیگر موازیند. در تصاویر مجسم دیمتریک قائم مقیاس محورهای y و z برابر با1 و مقیاس محور x برابر 1/2 است.
