پاورپوینت دودکش-داکت-شومینه-هواکش و آسانسور / رشته معماری درس عناصر و جزئیات ساختمان

پاورپوینت دودکش-داکت-شومینه-هواکش/  قابل استفاده دانشجویان رشته  مهندسی معماری در 92 اسلاید قابل ویرایش به همراه توضیحات و تصاویر جهت ارائه  کنفرانس کلاسی  درس پروژه عناصر و جزئیات ساختمان

زهكشي:

زهكشي سطحي:

مصالحي كه در كانالهاي زهكشي به كار مي رود:

هدف از زهكشي:

جمع آوري و نگهداري آب:

داكت:

عايق بيروني كانال

دودكش ها:

طراحي و ساخت دودكش

دودكش هاي داخلي و خارجي:

دودكش قائم بتن:

بخاري ديواري:

اندازه بخاري ديواري و دهانه وارتفاع دودكش

شومينه:

مزيت صفحه آتشگاه چند تكه:

دودكش شومينه:

انواع شومينه:

هود آ شپزخانه:

تهویه حمام و دستشویی

هواکش

سيستم هاي خروج گرما و دود:

ترتيب و ابعاد سيستم هاي تخليه گرما ودود:

كارايي سيستم تخليه گرما ودود:

آسانسورها:

آسانسورهاي كوچك براي حمل كالا:

اسلاید نمونه یک

ساختمان داکت:داکت گذاری باید ثابت و محکم و بدون صدا باشد تمام اتصالات بايد آب بند وبدون نشتي باشد.درساخت داكت از آلومينيوم يا آهن گالوايزه استفاده مي شود.شكل داكت گرد مستطيل يا مقاطع عرضي است مواد داكت بايد غير قابل احتراق باشد.گاهي عبور داكت در فضاي باز يا ديوارها احتياج به برش دارد كه پس از اتصال بايد به طور محكم ساپورت باشد،براي ساپورت بايد از انواع سگدست،لايي،تسمه و آويزهاي فنري استفاده كرد.

هيچگونه ميخ كوبي نبايد بر روي داكت انجام بگيرد. داكت ها تغذيه(رفت) بايد بهدمپر قابل تنظيم براي كنترل حجم هوا مجاز باشند.اگر داكت يك پارتيشن مانع دود عبور مي كند به دمپرهاي اتوماتيك دود نياز دارد.سيستم ها بر گشت كه بيش از يك ورودي دارند مي توانند به دمپرهاي بالانس كننده مجهز شوندوداكت توسط شعله اي فلزي به يونيت متصل مي شوند هرگونه اتصال كانال الكتريكي و لوله كشي آب به يونيت باعث افزايش سر و صدا مي شودكه اين امر درباره ورودي هاي هواي برگشتني مجاور يونيت نيز صادق است.

از نصب فن در زير شبكه هاي برگشتي اجتناب شود.در داكت ها عرض بيش از 48 آويز ها بايد بچرخندبه قسمت تحتاني و داكت محكم بسته شوند.

اگر مقطع عرضي بيش از 8 فوت مربع باشد داكت را از چهار طرف به نبشي مهار كنيد.

اسلاید نمونه 2

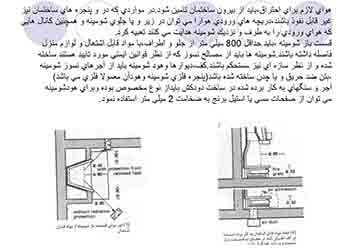

شومينه:

شومینه:سازه ای است که با احاطه کردن دودکش حفاظت و مقاومت لازم را به ان می بخشد

ساختار شومينه:

شومينه سازه اي است كه با احاطه كردن دودكش حفاظت و مقاومت لازم را به آن مي بخشد معمولا شومينه داراي منقل و كوره است و سوخت آن گاز و هيزم است.

معمولا در ورودي كوره وسيله اي به نام دمپر اضافه مي شود كه باعث مي شود كه گرماي زيادي از فضا خارج نشود واين فلز در فصل هايي از سل كه شومينه استفاده نمي شود به وسيله زنجيري مسير دودكش را مي بندد تا از انتقال باد به اين قسمت جلوگيري شود.

شومينه بايد حتي الامكان عمودي ساخته شودتا گازها به بهترين شكل در دودكش جريان يابند در صورت نياز به زانويي زاويه آن بايد45-60 درجه باشد

چنانچه وسيله گرمايي به شومينه متصل شود لوله دوكش حتي الامكان بايد كوتاه و پيوسته باشد و براي كارهاي نظافت دريچه تنظيفي در قسمت تحتاني دودكش تعبيه شود.

بر طبق قوانين ساختماني شومينه بايد در بالاي بام خاته خاتمه يابد و تحت تاثير فشار معكوس كه عموما در قسمت بادگير بام ايجاد مي شود قرار نگيرد زيرا اين فشار كششي به سمت پايين ايجاد ميكند

با استفاده از ترمينال شومينه يا كلاهك ميتوان مقطع مستطيل شكل دودكش را به مقطع دايره اي تبديل كرد تا گازها بهتر دردودكش جريان پيداكنداين كلاهك همچنين پوششي فراهم ميكند تا از ورود باران يا پرندگان جلوگيري شود.

صفحه پشت شومينه:

وظايف اين صفحه عبارت است از در بر گرفتن سوخت در حال اشتعال ،جلوگيري از صدمه زدن حرارت آتش به ديوار پشت و تابيدن حرارت آتش به ديواره اتاق قسمت پشت صفحه آتشگاه بايد از مواد محكمي ساخته شود،حرارتي كه در صفحه آتشگاه ايجاد مي شود بسيار بالا است بدين جهت مسئله انبساط و انقباض بعدي آن را بايد مورد توجه قرارداد اين صفحه بايد از 2 يا 3قسمت تشكيل شده باشد ،زيرا قسمت پايين از بالا گرمتر مي شود.

اسلاید نمونه 3

سيستم هاي خروج گرما و دود:

سيستم هاي خارج كردن گرما و دود شامل يك يا چند عنصر زير،همراه با فعاليت تجمعي و وسايل كنترل،منابع انر‍ژي و وسايل ديگر را شامل مي شود:

1-خروج دود2- خروج گرما

– تخليه كننده هاي مكانيكي دود

با توجه به اين كه به آنها وظيفه برطرف كردن دود و گرما در هنگام آتش سوزي داده شده است.اين سيستم ها در فعاليت هاي زير شركت مي كنند:

-1- حمايت از فرار و راه هاي فرار 2-تسهيل انجام كار آتشنشان هاي 3-جلوگيري از انفجار،و از اين رو تاخير انداختن يا جلوگيري از آتش كامل 4-حفاظت از تجهيزات 5- كاهش خسارت آتش سوزي كه به وسيله گازهاي سوزاننده و خاكستر داغ به وجود مي آيد 6- كاهش احتمال نفوذ آتش بر اجزاي سازه اي

فعاليت اصلي سيستم خروج دود ،ايجادو حفظ فضاهاي بدون دود است كه از طريق آن ها مردم و حيوانات بتوانند از آتش فرار كنند.اين فضاها با جلوگيري از دود،ضمن ايجاد امكان بيشتر براي حفاظت لوازم در برابر خسارت ها ،آتشنشانها را نيز كمك مي كنند.به علاوه سيستم تخليه دود در تخليه گرما نيز موثر است.
