طراحی قالب واشر زنی

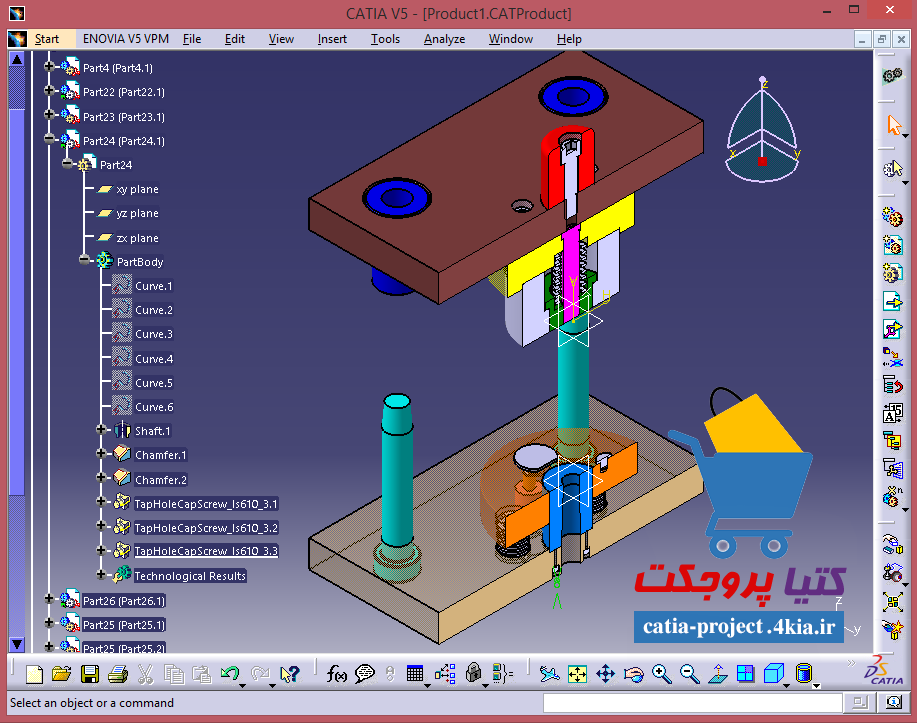

طراحی قالب واشر زنی طراحی شده در کتیا طوری طراحی شده که بلنک واشر و سوراخ واشر را به طور همزمان برش می دهد و قطعه واشر به بیرون هدایت می شود.

این قالب تماما در محیط های Part design و Assembly Design طراحی شده است و تمام تلرانس های هندسی و ابعادی در طراحی این قالب در نظر گرفته شده است و در این فایل هر یک از قطعات قالب به صورت سه بعدی و دو بعدی به همراه اندازه گذاری های کامل و تلرانس های ابعادی آورده شده است و این قالب کاملا قابلیت ساخت و اجرا را دارا می باشد.

فرمت های فایل فروش : CATPart – CATProduct- Stp – Pdf

ورژن کتیا: CATIA-V5-R21

در صورت داشتن سوال در رابطه با این پروژه می‎توانید از طریق تلگرام به صورت آنلاین با ما در ارتباط باشید.
