توضیحات

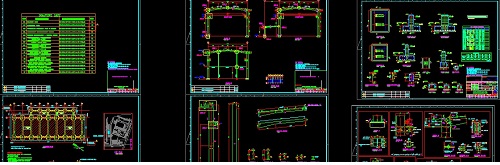

دانلود نقشه سوله فلزي دهانه 11.5 متر و ارتفاع 8 متر بهمراه بچه سوله و جرثقیل

مشخصات سوله:

نوع سوله تک دهانه با بچه سوله
دهانه سوله 11.5 متر
طول سوله 40 متر
ارتفاع کنج 8 متر
ارتفاع تاج 8.65 متر
بچه سوله دارد-دهانه 4.30متر
جرثقيل سقفي/نوع/تناژ دارد/تک پل/10 تن
نوع سقف ساندویچ پنل

جزييات و اتصالات به صورت کامل :شامل اتصالات پيچي تير به ستون و اتصالات بادبندهاي سقفي و بادبندهاي قائم و پرلين ها

نقشه ها و جزييات کامل فنداسيون و اتصالات پاي ستونها

دتايلهاي اجرايي پل جرثقيل و حماله جرثقيل به همراه اتصالات کربل جرثقيل

تمامي اتصالات با اندازه گزاري دقيق و با مقياس مناسب و نشان دادن تمام جزييات جوش

جزییات اجرای ساندویچ پنل در سقف و دیواره سوله

دتایل ساندویچ پنل

جزییات اجرای آبرو لبه سقف و نحوه اتصال به سازه

اين محصول با کيفيت و کامل را فقط به مبلغ ناچيز 198000 تومان ميتوانيد تهيه کنيد
