دانلود نقشه اجرایی پل عابر پیاده ( مورد تایید سازمان راهداری) – اجرا شده در اکثر نقاط کشور

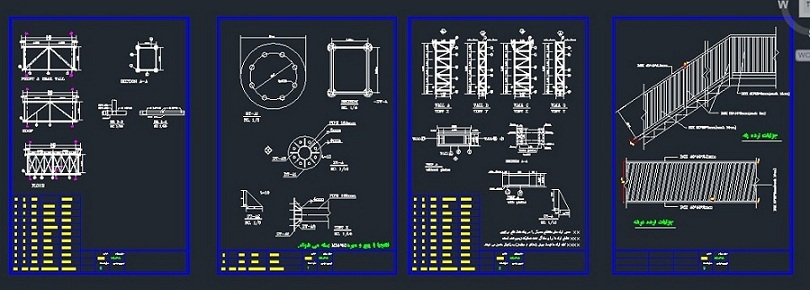

*** دانلود نقشه های اجرایی سازه پل هوایی عابر پیاده به همراه جزئیات پل هوایی عابر پیاده در قالب یک فایل اتوکد قابل ارائه به سازمان مسکن و شهرسازی، سازمان راه داری و نظام مهندسی ***

در این مجموعه برای شما دتایل کم نظیر و ارزشمندی از نقشه های اجرایی سازه مربوط به پل هوایی عابر پیاده مورد تایید سازمان راهداری را آماده کرده ایم. این پل با این مشخصات در اکثر نقاط کشور با همین جزئیات و دتایل های اجرایی طراحی و اجرا شده است.

فایل مورد نظر دارای کلیه جزئیات مورد نیاز برای احداث پل عابر پیاده شامل موارد زیر می باشد:

1- فونداسیون پل عابر پیاده و دتایل های مربوطه

2- جزئیات ورق ها و اتصالات مورد نیاز

3- ابعاد جوش مورد نیاز در قسمت های مختلف پل عابر پیاده

4-جزئیات پروفیل ها و فلنج های پل عابر پیاده

5- مشخصات و پروفیل های مورد استفاده در نرده های پل هوایی عابر پیاده

6- مشخصات و جزئیات پروفیل های مورد استفاده در عرشه پل هوایی عابر پیاده

7- مشخصات بیس پلیت و ورق های گاست مورد نیاز به همراه بعد جوش

8- دتایل های مهاربندی دهنه های پل عابر پیاده

9 – جزئیات اتصال ستون ها و پله به فونداسیون در پل هوایی عابر پیاده

10 – مشخصات پیچ و قطر پیچ (بولت) های مورد نیاز برای پل هوایی عابر پیاده

و ….

این دتایل ارزشمند و کمیاب را می توانید از طریق همین صفحه دریافت بفرمایید.

فرمت فایل: اتوکد (dwg) قابل ویرایش

تعداد شیت ها : 9 شیت

ورژن فایل اتوکد:2007

 همه ما بارها عبور از پل عابر پیاده را تجربه کرده ایم. پل عابر پیاده می تواند بر فراز یک بزرگراه باشد یا اینکه دو سر یک رودخانه محلی را به هم متصل کند.

در این فایل می توانید مجموعه ای از دتایل ها و جزئیات اجرایی سازه پل هوایی عابر پیاده را در قالب فایل اتوکد (قابل ادیت) dwg دانلود نمایید.
