دانلود انواع دتایل دیوار برشی و مقاطع و دیوار برشی با بازشو

دانلود انواع دتایل اجرایی از مقاطع دیوار برشی فایل اتوکد dwg

دانلود دتایل دیوار برشی U شکل

دانلود دتایل دیوار برشی I  شکل

دانلود دتایل دیوار برشی L شکل

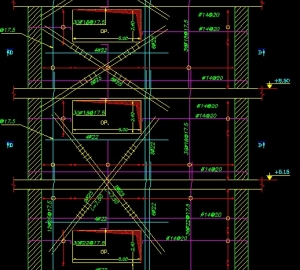

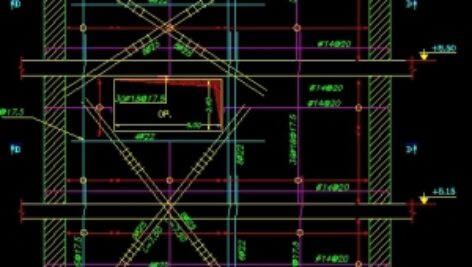

دانلود دتایل اجرایی دیوار برشی با بازشو opening

به همراه پلان تیپ بندی دیوار برشی، مقاطع طولی عرضی انواع دیوار ها با جزئیات مربوطه به انواع دیوارهای برشی که همگی را میتوانید در فایل زیر دانلود و استفاده نمایید.

کلیه نقشه های مربوط به دیوار برشی قابل ادیت و تغییر می باشد.

کلیه نقشه های دیوار برشی (با بازشو و بدون بازشو) در قالب فایل اتوکد  dwg ورژن 2007 می باشد.

دیوار برشی چیست؟

دیوار برشی در واقع یک دیوار مهاری است که به منظور کنترل بارهای جانبی در اثر وزش بادهای شدید و زمین‌لرزه بر روی ساختمان است. این دیوار به طور معمول در قسمت خارجی سازه تعبیه می‌شود؛ البته برخی از دیوارهای داخلی ساختمان‌ها نیز گاهی اوقات که بسته به اندازه و شکل ساختمان دارد باید به طور کامل مهاربندی شود. به طور معمول دیوار‌های برشی به طور مستقیم به فونداسیون متصل می‌شوند. با این وجود در مواردی که بارهای جانبی نسبتاً کوچک هستند و اثر دینامیک قابل توجهی نیز وجود ندارد، این نوع از دیوارها را می‌توان به ستون‌ها متصل کرد.
