بررسی Eye Diagram و نحوه شبیه سازی آن

در این گزارش به بررسی، تفسیر و ارائه روش‌های بهبود ابزار قدرتمند Eye Diagram که در تحلیل PCBها استفاده می‌شود، پرداخته‌ایم. برای شبیه‌سازی از مجموعه نرم‌افزاری قدرتمند Cadence Sigrity استفاده شده است.

نسخه کیدنس سیگریتی بررسی شده: نسخه 19

Cadence Sigrity 19.0.0.10161

شامل 2 گزارش

1- بررسی راهنمای نرم‌افزار Cadence Sigrity

2- بررسی Eye Diagramو نحوه شبیه‌سازی آن

یکی از راه‌های مؤثر برای درک تأثیر خطوط تلفاتی استفاده از نمودار چشمی است. در واقع Eye diagramابزاری برای توصیف کیفیت سیگنال سرعت بالا در گیرنده است. شکل 1-1 حالت ایده‌آل نمودار چشمی برای یک سه بیت داده را نشان می‌دهد…

فهرست عناوین و مطالب

فصل 1: Eye Diagram and how to simulate it

1-1 مقدمه

2-1 نمودار چشمی (Eye Diagram)

1-2-1 تفسیر نمودار چشمی

2-2-1 برخی از روش‌های بهبود Eye Diagram

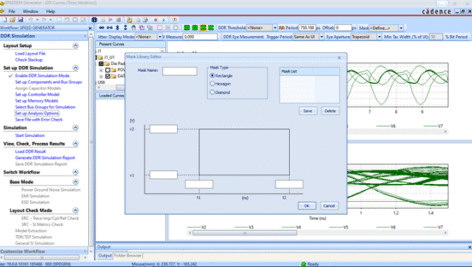

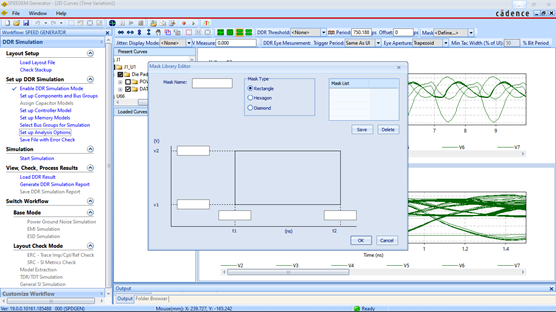

3-1 شبیه‌سازی Eye Diagram با کمک مجموعه نرم‌افزاری Cadence Sigrity

1-3-1 شبیه‌سازی Eye Diagram با کمک SPEEDEM

2-3-1 شبیه‌سازی Eye Diagram با کمک SystemSI
