پروژه پلان یک ساختمان چهار طبقه اسکلت فلزی

عنوان پروژه:  پلان یک ساختمان چهار طبقه اسکلت فلزی

قالب بندی: word

تعداد صفحات: 25

شرح مختصر:

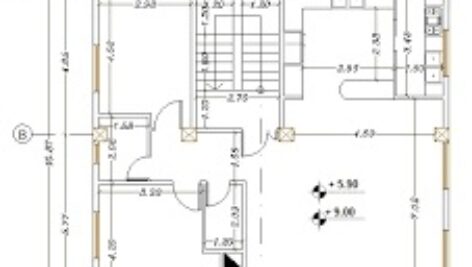

در این مبحث بارگذاری یک ساختمان چهار طبقه اسکلت فلزی با کاربری مسکونی مد نظر قرار گرفته است. این ساختمان در شهر زاهدان ساخته می شود و پلان های معماری و جزئیات معماری ساختمان در شکل های 1 تا 9 نشان داده شده اند. هندسه سازه منظم است و در وجه غربی دیوار نمادار (از جنس سنگ تراورتن ) و در وجوه شمالی ، شرقی و جنوبی سازه, دیوارها بدون نما هستند. همانطور که در جزئیات سقف نشان داده شده است ضخامت تمام شده cm 30 در نظر گرفته شده است. ارتفاع جان پناه m 7/0 است. پلان همکف با ارتفاع خالص m 5/2 , پارکینگ است. ساختمان در منطقه ای با لرزه خیزی و منطقه با برف متوسط قرار دارد و در منطقه ای با خاک نوع III احداث شده است. در این پروژه تعیین بارهای مرده و زنده وارد بر ساختمان مد نظر قرار داده شده است, علاوه بر آن بارهای زنده وارده نیز بر اساس آیین نامه ( مبحث ششم : بارهای وارد بر ساختمان ) تعیین شده است.

فهرست مطالب:

1- معرفی پروژه……………………………………1

2- نقشه ها و پلان های طبقات …………………………..1

3- جزئیات دیوارها ………………………………….. 6

4- جزئیات سقف ها ………………………9

5- جزئیات راه پله ………………………………….11

6- توزیع ثقلی …………………………………13

7- محاسبه بار قاب ها در طبقات ……………………14

8- محاسبات باربرف…………………………………15

9- سرعت مبنای باد………………………..16

10- محاسبه بار راه پله ………….16

11- بارگذاری بام ……….18

12- بار زلزله …….20
