پروژه طراحی قالب های برش (قالب پرس، سنبه و ماتریس)

این پروژه توسط آموزشگاه استاد تیچ تهیه شده است که قالب برش (پرس، سنبه و ماتریس) طرح آچار مینی سنگ فرز را در آن طراحی کرده ایم.

این پروژه شامل طرح های زیر می باشد:

1. طرح کانال تغذیه

2. طرح قالب ماتریس

3. طرح کفشک پایین به همراه ورق گیر

4. طرح سنبه های سوراخ کاری و پولک زنی

5. طرح سنبه گیر و کفشک بالا

6. طرح میل های راهنما

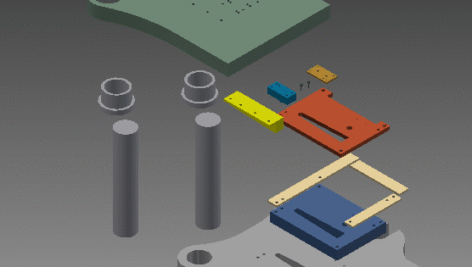

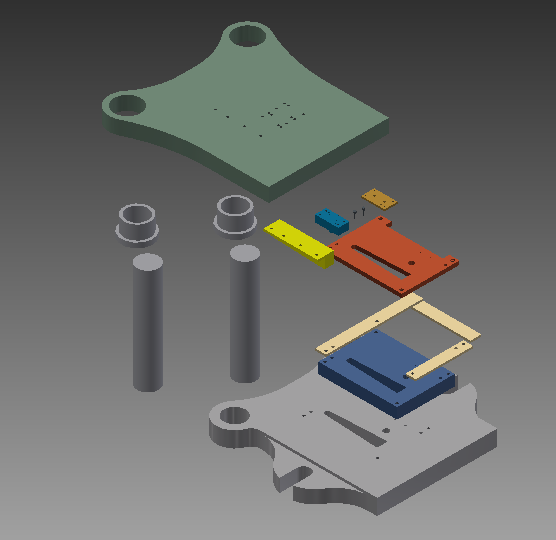

7. و در نهایت مونتاژ کامل قطعات بالا در قالب یک مجموعه قالب پرس

*تمامی طرح های بالا توسط نرم افزار Autodesk Inventor طراحی شده و فایل ها قابلیت ویرایش و گسترش خواهند داشت.
