پاور پوینت به همراه توضیحات مبحث تلرانس ها و انطباقات برای کنفرانس

تلرانس و انطباقات

محتویات محصول : پاورپوینت، pdf و تلرانس و انطباقات

تعداد اسلاید های پاورپوینت : 21 اسلاید

مفهوم تلرانس:

طراح در طراحی و ساخت یک ماشین چند قطعه را در کنار هم قرار می دهد. ماشین مونتاژ شده باید بتواند انتظارطراح را برای برآورده کردن هدف خاصی دنبال کند. شکل و اندازه های اجزای سازنده ی این ماشین نقشی اساسی در توفیق طراح می تواند داشته باشد. این اندازه ها معمولاً به وسیله محاسبه و یا طبق تجربه طراح تعیین می شود. آگاهی از نقش قطعه در مکانیسم مورد نظر، تعیین نیروهای وارده در ضمن عملکرد، محاسبه تنش های وارده، اعمال یک ضریب اطمینان معقول و شرایط کاربرد از جمله عواملی هستند که در تعیین اندازه و ابعاد قطعه موثر هستند. اندازه ای که با توجه به این موارد گفته شده به دست می آید همان اندازه دقیق قطعه است. در صنعت رسیدن به اندازه ی دقیق با توجه به سختی قطعه، استهلاک ماشین ابزار، خطاهای اندازه گیری و غیره امکان پذیر نیست. همه قطعات و سطوح یک مجموعه نیاز به یک دقت فوق العاده در اندازه نداشته و بر حسب نوع کاری که هر سطح از یک قطعه انجام می دهد درجه دقت آن نیز فرق می کند. به همین دلایل مفهوم تلرانس (Tolerance) مطرح می شود.

مفهوم انطباقات:

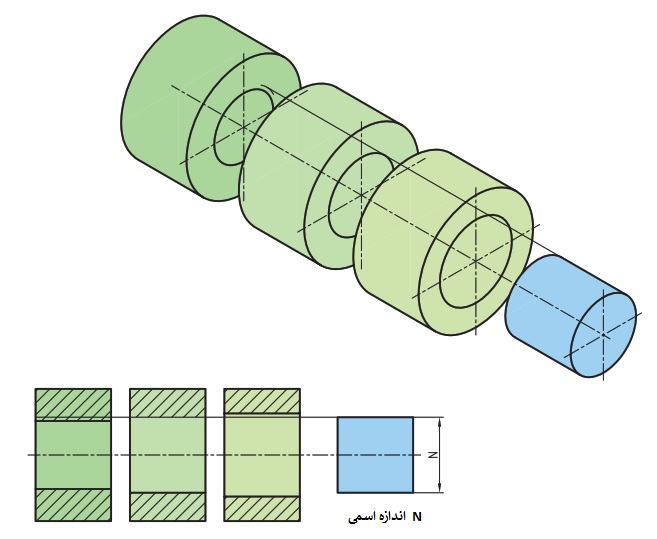

بر حسب نوع درگیری قطعات در یک ماشین، انطباق (Fit) مطرح می شود. وقتی دو قطعه در داخل یکدیگر قرار می گیرند، گفته می شود آن دو قطعه بر هم منطبق شده اند یا یک انطباق به وجود آورده اند. در یک تعریف، اگر دو قطعه تلرانس دار در یکدیگر قرار گیرند (محور یا میله و سوراخ)، رابطه بین اندازه خارجی یک محور (میله) و اندازه داخلی سوراخی که در هم مونتاژ می شوند را انطباق می گویند. در یک انطباق، سطوحی با یکدیگر مجاور خواهند شد که لازمه ی این مجاورت، تداخل به هر شکلی است. این سطوح را سطوح انطباقی می گویند. منظور از محور یا میله در یک انطباق، قطعه ای است که وارد قطعه دیگر (سوراخ) می شود. محور یا میله علاوه بر شکل عمومی خود که استوانه است، در این مفهوم می تواند هر شکل و فرمی را شامل شود. منظور از سوراخ در یک انطباق هم قطعه ای است که یک قطعه دیگر وارد آن می شود. پس به طور کلی یک اندازه خارجی را محور یا میله و یک اندازه داخلی را سوراخ می گویند.

برای رعایت اصل کپی رایت مطالب ارائه شده در پی دی اف از سایت «https://asremavad.com/» گرفته شده است.

محصول با قیمت استثنایی عرضه می شود و مناسب درک مفاهیم انطباقات و تلرانس ها و ارائه در کنفرانس می باشد.
