طراحی جمع کننده چهار بیتی باینری

طراحی جز به جز یک جمع کننده 4 بیتی

ابتدا جمع کننده 4 بیتی طراحی شده است و سپس نمایشگر هفت قسمتی (سون سگمنت) را طراحی کرده ایم.

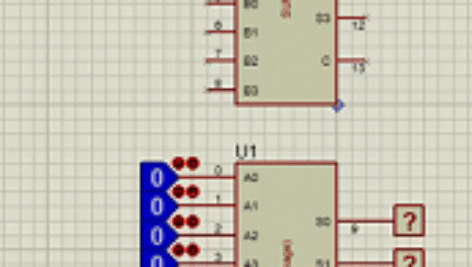

تمامی طراحی ها مرحله به مرحله به صورت دستی (طراحی تئوری) و عملی (طراحی و شبیه سازی نرم افزاری، نرم افزار پروتئوس) صورت گرفته است.

در مرحله سوم قطعات ساخته شده در مراحل قبل، یعنی جمع کننده و سون سگمنت را به صورت پکیج (package) در آوردیم چرا که برای ساخت جمع کننده 4 بیتی باینری به این قطعات نیاز داریم. (فیلم آموزشی این مرحله نیز پیوست شده است) و در نهایت قطعه نهایی یعنی جمع کننده چهار بیتی باینری را ساخته و پرداخته ایم.

4bit_SUM BCD

• از نسخه 8.8 نرم افزار پروتئوس استفاده شده است.
• فیلم آموزشی ساخت پکیج قطعه در نرم افزار پروتئوس بدون نیاز به PCB
